在使用ADSL寬帶之后，你應該接觸網線、路由、交換機、Modem較多了，可能也想更多的了解有關網絡方面的知識，以便自己對網絡故障的勘測和排查。

這里，我將告訴大家如何制作直通和交叉網線。

需要準備的工具和設備

· 五類雙絞線

· RJ　45壓接工具

· RJ　45連接器(俗稱水晶頭)

· 鋼絲鉗(利沙曼工具套裝是理想的選擇，因為它包含了一把你可能需要用到的小刀)

· 測線器

準備雙絞線

現在，我們要做的第一件事情是確定需要的長度。一旦拿到了預定長度的雙絞線，就需要在兩端剝?nèi)ネ馄ぢ冻鰞?nèi)部金屬線，為下一步的處理工作做好準備。兩端去掉外皮部分的長度應該在2.5厘米左右。為了做到這一點，我喜歡利用小刀輕輕地插入線纜內部，并剝?nèi)テ屏训耐馄?，露出需要處理的部分，并將保護層套管從內部金屬線上剝離。

在剝離保護層套管后，接下來要做的就是將纏繞在一起的金屬線分開。這時間，就需要除掉內部金屬線周圍和之間的所有絕緣部分。一旦完成了內部金屬線之間的分離，就應該將它們拉得盡可能直，讓對準和插入RJ　45連接器的操作變得更輕松。

保證各條線對準自己的位置

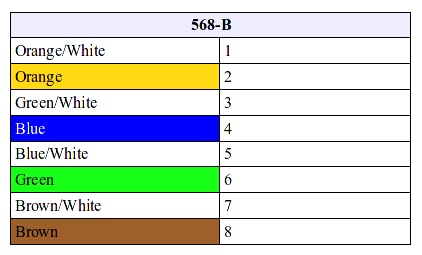

對于新手來說，接下來進行的操作非常容易出現錯誤。在連接時，必須要保證各色金屬線的排列順序是正確的。首先，我給出的是直通線的排列順序。直通線屬于標準的以太網線?？匆幌聢DA，你就可以了解直通線應該使用排列順序。

圖A

正如你在這里所看到的，兩端各線的色彩編碼應該是完全對應的。

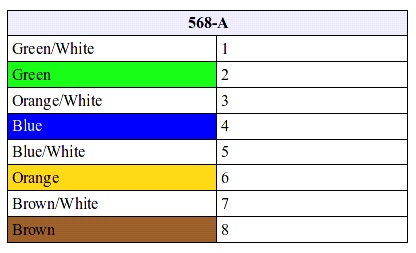

現在，讓我們假設需要制作的是交叉網線。為了做到這一點，就需要在一端按照圖A顯示的順序進行處理，并在另一端按照圖B顯示的色彩編碼進行處理。

圖B

確保你沒有看錯兩端的色彩編碼。

制作水晶頭

這也是一處容易出現錯誤的地方。使用壓接工具時，RJ　45連接器的引腳1位于底部的左側。如果從壓接工具頂部來看RJ　45連接器的話，引腳1是在連接器的右側。

現在，要做的第一件事情就是非常小心地將金屬線挑出、拉直、并以正確的順序排列好，利用壓接工具的切割器對金屬線進行剪齊處理，保證所有邊緣處于同樣狀態。然后，小心地將金屬線插入連接器，這時，一定要注意順序的正確性。

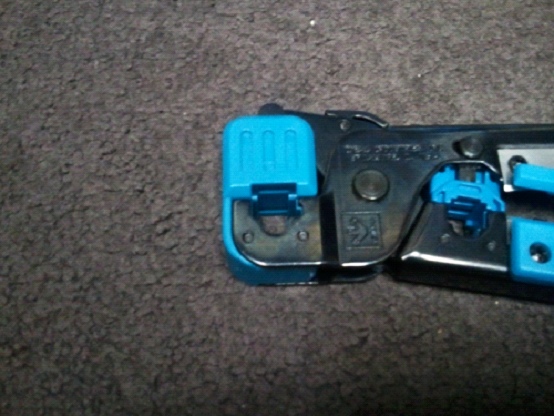

一旦金屬線插入連接器，就可以利用壓接工具進行水晶頭的壓制工作了(RJ　45只有一個位置可以進入壓接工具，具體如圖C所示)。放好水晶頭，用力握緊壓接工具確保壓制工作可以順利完成。

圖C

有力的壓制可以防止在以后出現接觸不良的情況，但是，需要注意不能擠壓連接器。

完成一端的工作后，在另一端重復。這時間，要注意選擇的網線類型是直通還是交叉。

對網線連接進行測試

盡管隨時都可以選擇插到目標端口對網線進行測試，但利用測線器進行檢測以保證剛制作好的網線能夠正常工作始終是更好的選擇。

尤其是在制作大量或者需要部署在遠程環境下的網線時，這始終是必須的工作。

你可以根據實際情況確定測試范圍。

但是，在測試交叉線時，在假設所有一切都是良好之前，確保自己了解如何對網線進行測試。

知識擴展

一、雙絞線的規格

雙絞線(TP：Twisted Pairwire)是雙絞線可分為非屏蔽雙絞線(UTP：Unshilded Twisted Pair)和屏蔽雙絞線(STP：Shielded Twisted Pair)。接觸比較多的就是UTP線。

“類”的含義是指某一類布線產品所能支持的布線等級。按標準規定，3類布線產品支持C級及C級以下布線系統的應用，5類布線產品和超5類布線產品支持D級及D級以下布線系統的應用。如今市場上5類布線和超5類布線應用非常廣泛，國際標準規定的5類雙絞線的頻率帶寬是100MHz，在這樣的帶寬上可以實現100M的快速以太網和155M的ATM傳輸。

目前 EIA/TIA為雙絞線電纜定義了五種不同質量的型號。計算機網絡綜合布線使用第三、四、五類。這五種型號如下：

1、第一類：主要用于傳輸語音（一類標準主要用于八十年代初之前的電話線纜），不用于數據傳輸。
      2、第二類：傳輸頻率為1MHz，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4Mbps規范令牌傳遞協議的舊令牌網。
      3、第三類：指目前在ANSI和EIA/TIA568標準中指定的電纜，符合IEEE802.3 10Base-T的標準。該電纜的傳輸頻率為16MHz，用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸，主要用于10base-T。
      4、第四類：該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps的數據傳輸，主要用于基于令牌的局域網和10base-T/100base-T。
      5、第五類：該類電纜符合IEEE802.3 100Base-T的標準，增加了繞線密度，外套一種高質量的絕緣材料，傳輸頻率為100MHz，用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100base-T和10base-T網絡，這是最常用的以太網電纜。 最近又出現了超5類線纜，它是一個非屏蔽雙絞線(UTP)布線系統，通過對它的"鏈接"和"信道"性能的測試表明，它超過5類線標準TIA/EIA568的要求。與普通的5類UTP比較，其衰減更小，串?dāng)_更少，同時具有更高的衰減與串?dāng)_的比值(ACR)和信噪比(SRL)、更小的時延誤差，性能得到了提高。不過現在市場上真正的超五類線很少，大部分都是假冒的，購買時穩妥起見。從電纜工藝上說，五類和超五類的主要區別是：五類的桔色綠色線對絞合緊，可通100M，藍色棕色線對絞合松一些。而超五線四個線對絞合都緊，而且比五類還緊。這樣五類和超五原則上都是100M，而實際上超五線性能遠超過五類。

二、TIA/EIA568規范的RJ-45各腳用途

RJ45接頭的8個接腳的識別方法是，銅接點朝自己，頭朝右，從上往下數，分別是1、2、3、4、5、6、7、8。

1. 輸出數據 (+)
      2. 輸出數據 (-)
      3. 輸入數據 (+)
      4. 保留為電話使用
      5. 保留為電話使用
      6. 輸入數據 (-)
      7. 保留為電話使用
      8. 保留為電話使用

EIA/TIA的布線標準中規定了兩種雙絞線的線序：EIA/TIA568A和EIA/TIA568B。

標準568B(金屬線朝正前方時)：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8
      標準568A(金屬線朝正前方時)：綠白--1，綠--2，橙白--3，藍--4，藍白--5，橙--6，棕白--7，棕--8
