交換機是使用非常廣泛的網絡設備，一個家庭如果有兩臺電腦，那么就很可能選擇交換機來共享上網，而一個局域網，交換機是必不可少的設備。

各種交換機接口

交換機的接口非常豐富，這里是一些整理的資料，與大家分享。

1、RJ-45接口

這種接口就是我們現在最常見的網絡設備接口，俗稱"水晶頭"，專業術語為RJ-45連接器，屬于雙絞線以太網接口類型。RJ-45插頭只能沿固定方向插入，設有一個塑料彈片與RJ-45插槽卡住以防止脫落。

這種接口在10Base-T以太網、100Base-TX以太網、1000Base-TX以太網中都可以使用，傳輸介質都是雙絞線，不過根據帶寬的不同對介質也有不同的要求，特別是1000Base-TX千兆以太網連接時，至少要使用超五類線，要保證穩定高速的話還要使用6類線。

2、SC光纖接口

SC光纖接口在100Base-TX以太網時代就已經得到了應用，因此當時稱為100Base-FX(F是光纖單詞fiber的縮寫)，不過當時由于性能并不比雙絞線突出但是成本卻較高，因此沒有得到普及，現在業界大力推廣千兆網絡，SC光纖接口則重新受到重視。

光纖接口類型很多，SC光纖接口主要用于局網交換環境，在一些高性能千兆交換機和路由器上提供了這種接口，它與RJ-45接口看上去很相似，不過SC接口顯得更扁些，其明顯區別還是里面的觸片，如果是8條細的銅觸片，則是RJ-45接口，如果是一根銅柱則是SC光纖接口。

3、AUI接口

AUI接口專門用于連接粗同軸電纜，早期的網卡上有這樣的接口與集線器、交換機相連組成網絡，現在一般用不到了。

AUI接口是一種"D"型15針接口，之前在令牌環網或總線型網絡中使用，可以借助外接的收發轉發器(AUI-to-RJ-45)，實現與10Base-T以太網絡的連接。

4、FDDI接口

FDDI是目前成熟的LAN技術中傳輸速率最高的一種，具有定時令牌協議的特性，支持多種拓?fù)浣Y(jié)構，傳輸媒體為光纖。

光纖分布式數據接口(FDDI)是由美國國家標準化組織(ANSI)制定的在光纜上發送數字信號的一組協議。FDDI使用雙環令牌，傳輸速率可以達到100Mbps。

CCDI是FDDI的一種變型，它采用雙絞銅纜為傳輸介質，數據傳輸速率通常為100Mbps。

FDDI-2是FDDI的擴展協議，支持語音、視頻及數據傳輸，是FDDI的另一個變種，稱為FDDI全雙工技術(FFDT)，它采用與FDDI相同的網絡結構，但傳輸速率可以達到200Mbps。

由于使用光纖作為傳輸媒體具有容量大、傳輸距離長、抗干擾能力強等多種優點，常用于城域網、校園環境的主干網、多建筑物網絡分布的環境，于是FDDI接口在網絡骨干交換機上比較常見，現在隨著千兆的普及，一些高端的千兆交換機上也開始使用這種接口。

5、Console接口

這個接口我們知道，它是用來配置交換機的，所以只有網管型交換機才有。而且還要注意，并不是所有網管型交換機都有，那是因?yàn)榻粨Q機的配置方法有多種，如通過Telnet命令行方式、Web方式、TFTP方式等。雖然理論上來說，交換機的基本配置必須通過Console（控制）端口，但有些品牌的交換機的基本配置在出廠時就已配置好了，不須要進行諸如IP地址、基本用戶名之類的基本配置，所以這類網管型交換機就不用提供這個Console接口了，而且就目前來說還占多數。這類交換機通常只需要通過簡單的Telnet或Java程序的Web方式進行一些高級配置即可。

當然也有一些交換機還是提供了Console接口的，但要注意的是，用于交換機配置的Console端口并不是所有交換機都一樣，有的采用與Cisco路由器一樣的RJ-45類型Console接口，如圖所示。

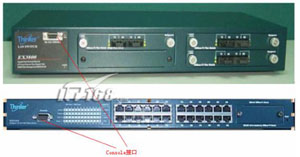

而有的則采用串口作為Console接口，如圖所示。

從圖中可以看出，兩臺交換機的Console端口不一樣，上圖中是一個“母”頭9孔“D”形接口，而下圖是一個“公”頭9針“D”型接口，它們俗稱為“DB-9”接口，但都是用進行交換機配置的。

交換機連接方法

因?yàn)榻粨Q機主要作為局域網設備集中連接使用，所以總的來說，在硬件連接方面相對要簡單許多，通常只需把相應的傳輸介質接頭插入到相應的交換機接口上即可。下面只簡單介紹一下交換機級聯的連接方法。

這是最常用的一種多臺交換機連接方式，它通過交換機上的級聯口（UpLink）進行連接。需要注意的是交換機不能無限制級聯，超過一定數量的交換機進行級聯，最終會引起廣播風暴，導致網絡性能嚴重下降。級聯又分為以下兩種：

使用普通端口級聯

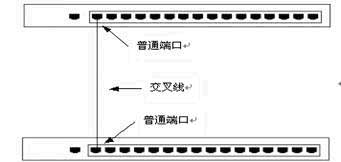

所謂普通端口就是通過交換機的某一個常用端口（如RJ-45端口）進行連接。需要注意的是，這時所用的連接雙絞線要用反線，即是說雙絞線的兩端要跳線（第1-3與2-6線腳對調）。其連接示意如圖所示。

使用Uplink端口級聯

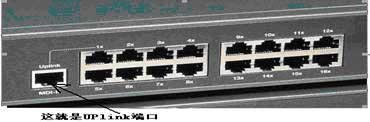

在所有交換機端口中，都會在旁邊包含一個Uplink端口，如圖2所示。此端口是專門為上行連接提供的，只需通過直通雙絞線將該端口連接至其他交換機上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互連接）。

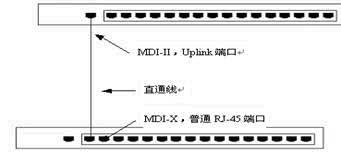

其連接示意如下圖所示。
